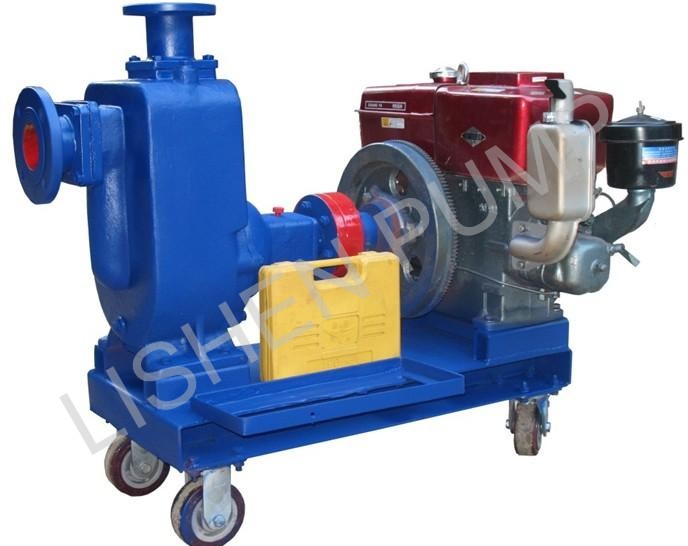

ZWC系列柴油机无堵塞自吸排污泵机组

ZWC系列柴油机无堵塞自吸排污泵机组-柴油机自吸泵集自吸和无堵塞排污于一身,既可象一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体。

下一个:返回列表 上一个:返回列表

目录

概述

   ZWC系列柴油机无堵塞自吸排污泵机组-柴油机自吸泵集自吸和无堵塞排污于一身,既可像一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,减轻工人的劳动强度,而且使用、移动、安装方便、性能稳定。配合柴油机的可移动性,不需引用电线的原因,更是提高了该泵的灵活性。
   ZWC系列柴油机无堵塞自吸排污泵机组在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能好。ZWC系列柴油机无堵塞自吸排污泵机组适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、喷灌。供输送清水或粘度小于5°E,温度低于80℃物理及化学性。

使用范围

   立申牌ZWC系列柴油机无堵塞自吸排污泵机组集自吸和ZWC型柴油机自吸泵1(1).jpg无堵塞排污于一身,既可像一般清水自吸泵那样不需按底阀,不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物,减轻工人的劳动强度,而且使用、移动、安装方便、性能稳定。配合柴油机的可移动性,不需引用电线的原因,更是提高了该泵的灵活性。
1.ZWC系列柴油机无堵塞自吸排污泵-柴油机自吸泵环境温度≤45℃,介质温度≤60℃。
2.ZWC系列柴油机无堵塞自吸排污泵-柴油机自吸泵介质PH值铸铁泵为6~9,不锈钢泵为1~14。通过颗粒最大直径为泵口径的60%,纤维长度为口径的5倍
3.ZWC系列柴油机无堵塞自吸排污泵-柴油机自吸泵介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。

供货范围

名  称 数  量 备注(品牌)
柴油机 1台 上海柴油机股份有限公司
自吸排污泵 1台 上海立申水泵制造有限公司
冷却风扇散热水箱 1套
专用柔性联接器 1付 HL3
泵组公用槽钢底座 1套 14号
汽车油箱 1只 60L
阿波罗蓄电瓶 2只 12V-100A
排气消声器 1支
柴油机控制柜 1台 转速、油压、电压、水温、飞车等过载警报显示、启动和停车、紧急停车、故障报警等。
黄色防雨机柜 1只 罩住发动机、二门打开
四轮移动拖车 1辆 汽车充气轮胎、牵引挂条、转向机构

泵组参数举例
型号: LSZWC200-280-14
生产商:  上海立申水泵制造有限公司
进出口径: 200mm/150mm
流量: 280M3/h
扬程: 14M
配套柴油机功率: 26.8KW
进口方向: 水平进水
出口方向: 垂直朝上
连接方式: 进口\出口法兰式.
泵形式: 自吸泵
海拔要求: ≤1000m
密封形式: 合金机械密封
油箱容积: 60L
控制模块/电器品牌: 郑州众智科技有限公司/正泰电器
底座槽钢牌号: 14#
电瓶容量: 24V-100A
泵过流部件材质: 铸铁HT200
泵联接方式: 柱销联轴器
柴油机加热系统:
轴承品牌: SKF

性能参数

型号 流量 扬程 功率 效率 汽蚀余量
(m3/h) (m) (KW) (%) (%)
ZWC25-8-15 8 15 2.2 45 2
ZWC32-5-20 5 20 2.2 45 2.5
ZWC32-10-20 10 20 2.2 45 2.5
ZWC32-9-30 9 30 3 48 2.5
ZWC40-10-20 10 20 2.2 45 2.5
ZWC40-20-15 20 15 2.2 45 2.5
ZWC40-15-30 15 30 3 48 2.5
ZWC50-10-20 10 20 2.2 45 2.5
ZWC50-20-12 20 12 2.2 45 2.5
ZWC50-15-30 15 30 3 48 2.5
ZWC50-20-35 20 35 5.5 48 2.5
ZWC65-30-18 30 18 4 45 2.5
ZWC65-25-30 25 30 5.5 50 3
ZWC65-25-40 25 40 7.5 50 3
ZWC65-40-25 40 25 7.5 50 3
ZWC65-65-25 65 25 7.5 52 3
ZWC80-40-16 40 16 4 50 3
ZWC80-40-25 40 25 7.5 50 3
ZWC80-25-40 25 40 7.5 50 3
ZWC80-65-25 65 25 7.5 52 3
ZWC80-80-35 80 35 15 45 3
ZWC80-40-50 40 50 18.5 50 3
ZWC80-50-60 50 60 22 55 3
ZWC100-100-15 100 15 7.5 50 4
ZWC100-80-20 80 20 7.5 53 4
ZWC100-100-20 100 20 11 53 4
ZWC100-100-30 100 30 22 53 4
ZWC100-80-45 80 45 30 55 4
ZWC100-80-60 80 60 37 53 4
ZWC100-80-80 80 80 45 50 4
ZWC125-120-20 120 20 15 55 4.5
ZWC150-180-14 180 14 15 60 5
ZWC150-180-20 180 20 22 60 5
ZWC150-180-30 180 30 37 65 5
ZWC150-180-38 180 38 55 45 5
ZWC200-280-14 280 14 22 65 5
ZWC200-280-20 280 20 37 62 5
ZWC200-300-25 300 25 45 59 5
ZWC200-280-28 280 28 55 55 4.8
ZWC250-420-20 420 20 55 61 6
ZWC300-800-14 800 14 55 65 6
